Une solution innovante pour les tâches de positionnement exigeantes
Avec la combinaison innovante d'entraînements cycloïdaux dans une table rotative avec axe de pivotement intégré, nous vous proposons une solution plug-and-play économique pour les tâches de positionnement exigeantes. La table rotative RSX-40K marque des points avec une précision maximale, une capacité de charge ainsi qu'une longue durée de vie et permet un travail ergonomique. La structure est modulaire. Cela garantit une adaptation simple aux exigences individuelles. Qu'il s'agisse de soudage, de collage ou de découpe laser : L'unité de positionnement variable peut être utilisée partout où des pièces doivent être assemblées ou découpées.

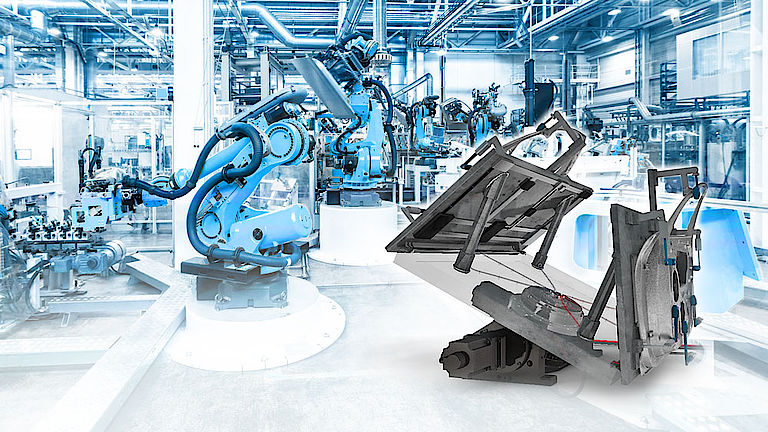

Positionnement ergonomique et économique
La table tournante variable RSX-40K dispose de deux axes : un axe de rotation et un axe de pivotement. Les deux axes sont équipés d'arbres creux, ce qui permet de passer facilement des câbles pour alimenter les dispositifs de fixation ou de serrage. La table rotative particulièrement plate peut supporter une charge de 4 tonnes et a une précision de positionnement de <1 arcmin. Un axe de pivotement supplémentaire assure une ergonomie particulière : il permet à l'opérateur d'adapter précisément le positionnement à ses besoins personnels.
De plus, l'axe de pivotement permet un basculement de +/- 16°. Cela permet au fabricant de l'installation de se positionner précisément en hauteur pour équiper le positionneur. L'installation peut ainsi être adaptée individuellement à l'ergonomie du poste de travail de différents collaborateurs. Cela représente un avantage concurrentiel considérable par rapport aux systèmes de positionnement traditionnels.
| Charge maximale | 4.000 kg |
| Hauteur maximale du centre de gravité | 500 mm |
| Angle d'inclinaison maximal | +/- 16° |
| Poids | 649 kg |
| Rapport de transmission de l'axe de rotation | 1:170 |
| Rapport de transmission de l'axe de basculement | 1:706.5 |
La table tournante variable RSX-40K en un coup d'œil :
- 2 axes de rotation et de pivotement
- design plat
- passage de câbles sans problème
- capacité de charge jusqu'à 4 t
- précision de positionnement de <1 arcmin
- axe de pivotement inclinable à un angle de +/- 16
- possibilité de réglage individuel en fonction de l'ergonomie du poste de travail de différents collaborateurs
- Réducteur cycloïdal
