Vous cherchez un réducteur à engrenages cylindriques ?
Dans la plupart des cas, les réducteurs à engrenages cylindriques ne sont pas en concurrence avec les réducteurs cycloïdaux et les réducteurs à arbres parallèles, car les performances techniques, les avantages spécifiques et les domaines d'application typiques sont trop différents. Il existe toutefois quelques domaines d'application dans lesquels il pourrait être intéressant de passer des réducteurs à engrenages cylindriques aux réducteurs cycloïdaux. Il s'agit par exemple des positionneurs de soudage, de l'industrie de l'imprimerie ainsi que des installations de convoyage dans la technique d'emballage et l'industrie alimentaire, dans lesquelles les stations doivent être approchées avec précision ou dans lesquelles le transport se fait par intervalles.
Nous avons des engrenages de précision pour les exigences les plus élevées
Pour les applications de précision, les réducteurs à engrenages cylindriques n'entrent pas en ligne de compte en raison de leur jeu d'engrenage plus élevé. Les réducteurs cycloïdaux et les réducteurs à arbres parallèles ont ici un net avantage. Les réducteurs de précision permettent une précision maximale jusque dans les rapports de réduction les plus importants. Les engrenages cycloïdaux se distinguent par un jeu minimal sur toute leur durée de vie (perte d'hystérésis < 1 arcmin, jeu de torsion pur 0,1-0,2 arcmin), les engrenages ondulés sont absolument sans jeu. Leurs avantages : des mouvements exécutés avec précision et un positionnement exact.
Autre avantage : nos réducteurs de précision disposent d'un grand saut d'échelon de 1:30 ou plus. Même les rapports de réduction élevés ne nécessitent que deux ou trois étages. Pour les engrenages cylindriques, en revanche, le couple transmissible est limité par l'engrènement des dents : Seuls de très petits rapports de réduction peuvent être réalisés dans un étage. Pour les rapports de réduction plus élevés, il faut donc plusieurs étages d'engrenage. Cela entraîne un plus grand nombre de composants dans le réducteur ainsi qu'un plus grand besoin d'espace. Le grand nombre d'étages des réducteurs cycloïdaux et ondulés présente donc deux avantages : une construction plus compacte et une sécurité accrue. Le nombre réduit d'étages du réducteur réduit la complexité dans l'ensemble du système et diminue le risque d'erreurs à un minimum.

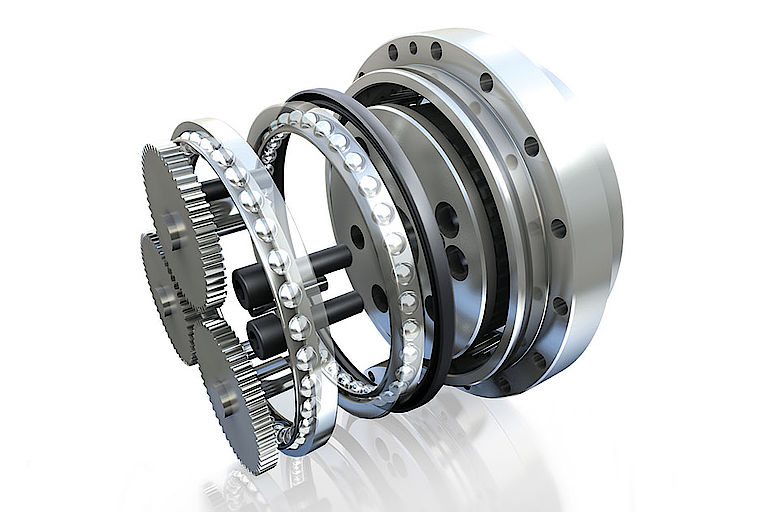

La construction compacte permet d'économiser de l'espace
La conception très compacte permet aux utilisateurs de construire leurs machines plus petites et plus légères. Cela permet d'économiser de l'espace et des ressources. En raison de leur moment d'inertie plus faible, les réducteurs cycloïdaux et les réducteurs à arbres parallèles peuvent en outre être accélérés plus rapidement. Les réducteurs à engrenages cylindriques sont certes moins chers, mais cet avantage de prix peut être relativisé en raison de la densité de puissance plus faible, surtout en cas de couples importants et de rapports de réduction élevés.
D'ailleurs, les réducteurs cycloïdaux ont également un étage d'engrenages cylindriques. Celui-ci se trouve avant l'étage excentrique et transmet le mouvement de rotation du moteur d'entraînement ou du servomoteur aux arbres excentriques. Le jeu des engrenages cylindriques n'a cependant pas d'importance à cet endroit, car il est réduit par l'étage cycloïdal.
Découvrir les engrenages cycloïdaux Découvrir les réducteurs ondulés

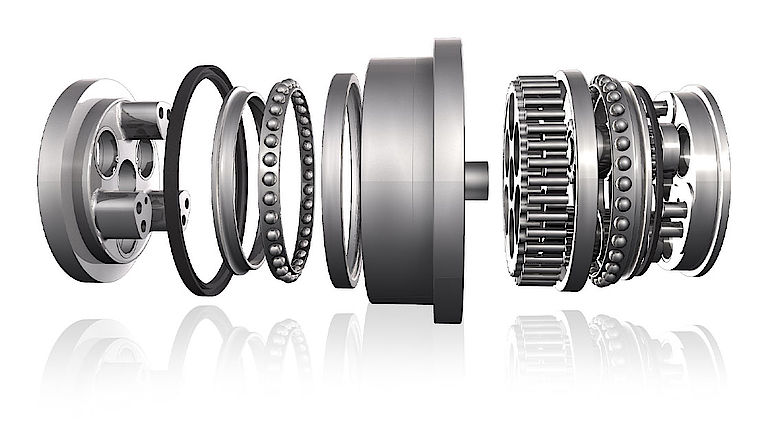

Les avantages de nos engrenages
- Jeu réduit (engrenage cycloïde) ou absence totale de jeu (engrenage ondulé)
- Précision maximale pour tous les rapports de réduction
- Meilleure dynamique
- Moins d'inertie de masse
- Densité de puissance plus élevée (rapport couple/poids)
- Rapports de réduction élevés pour une construction compacte
- Rigidité plus élevée pour une inertie de masse comparable
- Poids plus faible
Réducteur à engrenages cylindriques
Les réducteurs à engrenages cylindriques sont de conception très simple. La force est transmise par des engrenages cylindriques à denture droite ou hélicoïdale sur des axes parallèles, plusieurs arbres de sortie étant également possibles. Pour des rapports de réduction plus élevés, plusieurs roues dentées et arbres sont montés en série. Le jeu des différents étages de l'engrenage cylindrique s'additionne alors, de sorte que le jeu total de l'engrenage augmente de plus en plus. De plus, le rendement des engrenages cylindriques diminue avec chaque étage supplémentaire. Des rapports de réduction plus élevés nécessitent l'utilisation de roues dentées plus grandes. Le module (taille d'un engrenage) augmente et, avec lui, la taille et le poids de l'engrenage. À chaque étage, le sens de rotation de l'arbre de sortie change.
Les engrenages cylindriques se caractérisent par une construction robuste, un rendement élevé et des vitesses de rotation élevées. Ils sont extrêmement polyvalents et font partie des formes d'engrenages les plus répandues. Ce sont surtout les applications exigeant une grande capacité de charge et une grande robustesse qui profitent des propriétés particulières des réducteurs à engrenages cylindriques, par exemple les grues, les machines de construction ou les installations de transport. Ils sont également utilisés dans les turbines et les hélices. C'est là que les vitesses de rotation élevées entrent en jeu. La boîte de vitesses des voitures est également un engrenage cylindrique.
